Modułowy system FAIL-SAFE I/O do zastosowań związanych z bezpieczeństwem do poziomu SIL 3.

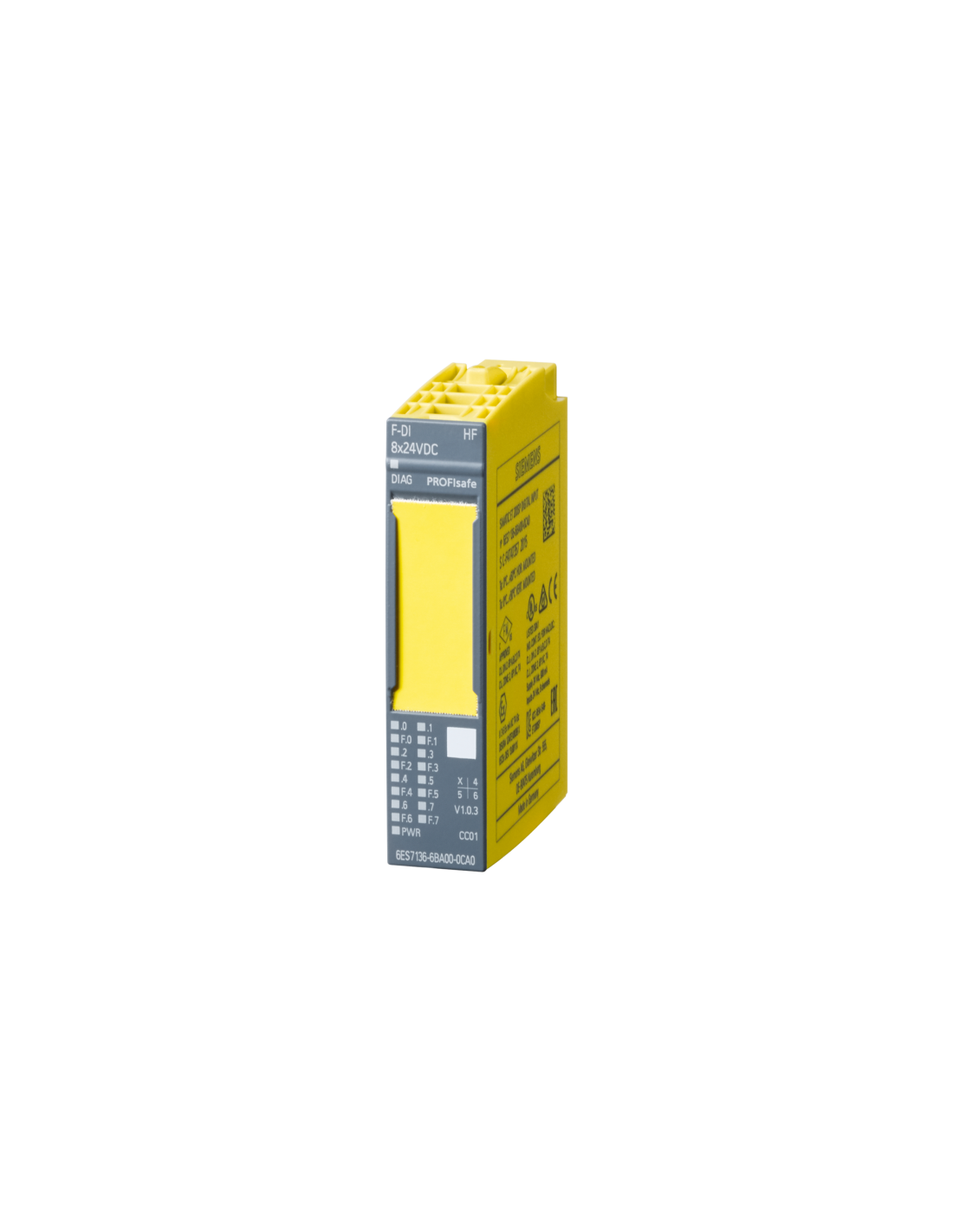

Siemens - 6ES7136-6BA00-0CA0 to bezpieczny moduł wejść cyfrowych FAIL-SAFE do systemu SIMATIC ET 200SP, który posiada łącznie 8 wyjść cyfrowych HIGH FEATURE 24 V DC. Moduł w wersji F-DI 8x24VDC HF o szerokości 15 mm, współpracuje z BaseUnit typu A0. Moduł został zaprojektowany do aplikacji safety i osiąga poziom bezpieczeństwa do PL E według ISO 13849-1 oraz SIL 3 według IEC 61508.
Kompaktowe wymiary urządzenia tej klasy są możliwe dzięki wykorzystaniu dużej gęstości kanałów, niewielkie rozmiary ułatwiają wykorzystanie zaoszczędzonej przestrzeni wewnątrz szafy sterowniczej. Moduły o podwyższonym standardzie bezpieczeństwa Failsafe I/O umożliwiają integrację z systemami związanymi z bezpieczeństwem za pomocą SIMATIC Safety Integrated. Funkcje bezpieczeństwa wymagane do pracy bezawaryjnej są zintegrowane w modułach. Moduły failsafe można stosować w obwodach bezpieczeństwa do Kat. 4 / SIL 3. Cyfrowe moduły sygnałowe Failsafe F-DI /F-DQ odpowiadają rozmiarom modułów standardowych.
Moduł pracuje z zasilaniem 24 V DC w zakresie 20,4…28,8 V DC, ma zabezpieczenie przed odwrotną polaryzacją i pobiera typowo 75 mA bez obciążenia. Z magistrali tylnej pobór prądu wynosi maksymalnie 21 mA, a typowa strata mocy to 4 W. Dodatkowo moduł udostępnia 8 wyjść zasilania enkoderów 24 V, z elektronicznym zabezpieczeniem zwarciowym i łącznym prądem wyjściowym do 800 mA.
Część wejściowa pracuje zgodnie z charakterystyką IEC 61131, typ 1. Dla sygnału „0” przewidziany jest zakres -30…+5 V, a dla sygnału „1” +15…+30 V. Typowy prąd wejściowy dla stanu „1” wynosi 3,7 mA. Czas opóźnienia wejść jest parametryzowany w zakresie 0,4…20 ms dla zbocza narastającego i opadającego. Maksymalna długość przewodu wynosi 1000 m dla kabla ekranowanego i 500 m dla nieekranowanego.
Moduł obsługuje funkcje diagnostyczne i alarm diagnostyczny. Na froncie są dostępne diody RUN, ERROR, PWR, diody stanu kanałów oraz diody diagnostyki kanałów i modułu. Separacja potencjałów występuje między kanałami a backplane bus, natomiast nie ma separacji między samymi kanałami. Wymiary modułu wynoszą 15 × 73 × 58 mm, masa około 49 g, a dopuszczalna temperatura pracy to 0…60°C przy montażu poziomym i 0…50°C przy pionowym.
